Intewa AQUALOOP Membranstation und Steuerung AL-MS Artnr. 230005

1.269,00 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 2-4 Werktage

  • SW16088
AQUALOOP Membranstation und Steuerung Die AQUALOOP Membranstation kann mit bis zu 6... mehr
Produktinformationen "Intewa AQUALOOP Membranstation und Steuerung AL-MS Artnr. 230005"

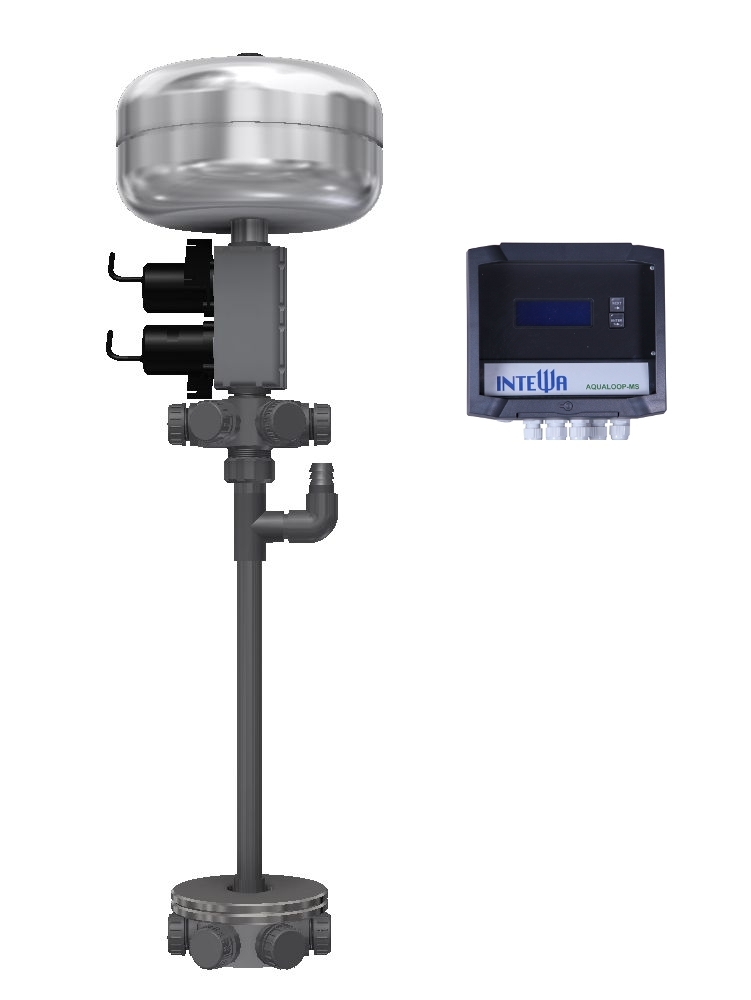

AQUALOOP Membranstation und Steuerung

Die AQUALOOP Membranstation kann mit bis zu 6 Membrankartuschen bestückt werden. Sie wird senkrecht in das zu reinigende Wasser gesetzt und am Permeatschlauch fixiert. Je nach Anzahl der installierten Membranen wird die Membranstation mit Gewichten ausgerüstet, damit Sie auch bei Zuschalten des Gebläses nicht auftreibt. Die eingebaute Pumpe saugt das Wasser gleichmäßig, infolge der symmetrischen Anordnung der Absaugung, durch die Membranen und fördert es durch den Permeatschlauch in den Klarwasserbehälter. Die Länge des Permeatschlauches (siehe Zubehör Horizon ½ Zoll Schlauch) wird bis zu einer maximalen Höhe von 3m an die Tankgeometrie angepasst. Um dauerhaft einen hohen Durchfluss und eine lange Lebensdauer der Membran zu garantieren, wird sie regelmäßig automatisch gereinigt. Hierzu wird die Membran mit einer eingebauten Pumpe in regelmäßigen Zeitabständen zurück gespült. Das erforderliche Rückspülvolumen nimmt sich die Anlage aus dem Rückspülbehälter, der sich oberhalb der Pumpe befindet. Zudem wird die Membran regelmäßig mit Luft durchströmt, um die Fasern von Ablagerungen zu befreien. Hierzu verfügt die Membranstation über einen Schlauchanschluss, an den ein Gebläse angeschlossen wird. Die Luft wird über einen Anschlussverteiler mit symmetrischen Anschlüssen gleichmäßig auf die angeschlossenen Membranen verteilt. Bei größeren Wasseraufbereitungsanlagen werden mehrere AQUALOOP Membranstationen parallel geschaltet.

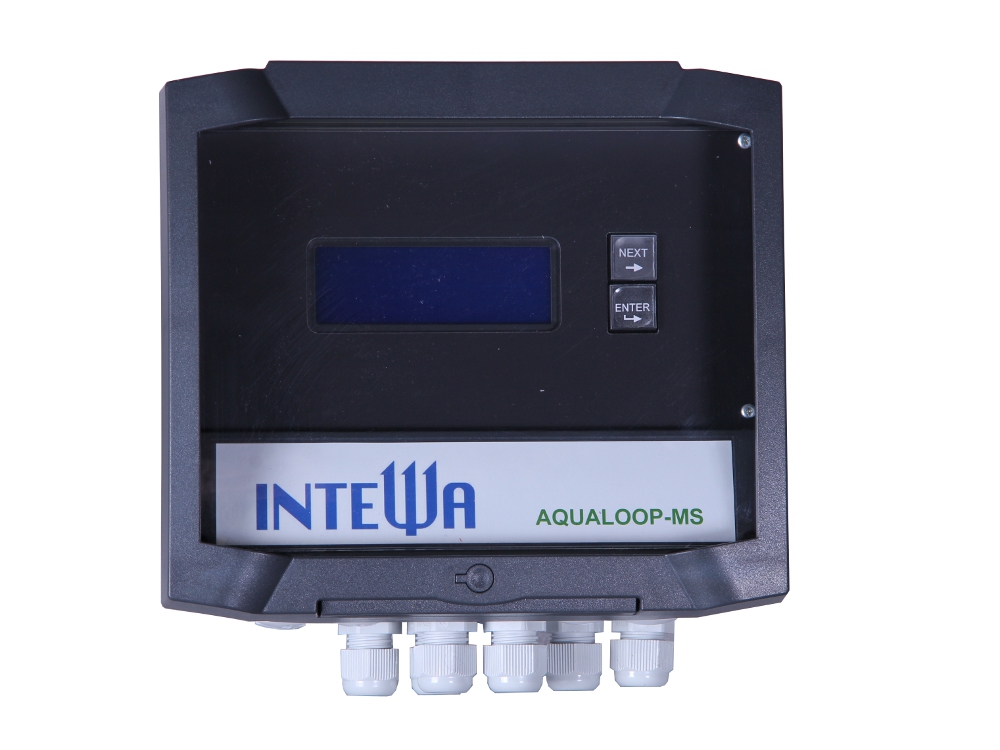

Steuerung

Zu jeder Mem­bran­sta­ti­on ge­hört eine Steue­rung. Diese steu­ert voll­au­to­ma­tisch die AQUALOOP Was­ser­auf­be­rei­tungs­an­la­ge. Von einem be­leuch­te­ten LCD Dis­play kön­nen be­quem die Be­triebs­zu­stän­de ab­ge­le­sen wer­den.

Kurzübersicht

Membranstation

  • bestückbar mit bis zu 6 Membrankartuschen

Steuerung

  • einstellbare Förderleistung
  • einstellbare Förderzeiten
  • Gebläsezeiten stufenlos einstellbar
  • integrierte Regelung der Pumpen in Abhängigkeit der Membrananzahl zur Leistungseinsparung und Lebensdauererhöhung
  • automatischer Rückspülmodus für wartungsarmen Betrieb
  • au­to­ma­ti­sche Schlam­ment­sor­gung zur Minimierung der Wartung
  • unterschiedliche Betriebsarten wählbar
  • automatischer Urlaubsmodus
  • Drucksensor für Überwachungsfunktionen optional
  • Niedervoltbetrieb bei Kleinanlagen möglich
TECHNISCHE DATEN
Abmessung (Ø x H): max. Ø 504 mm x 833 mm (bei max. Bestückung)
Gewicht o. Membranen: 3.5 kg
Permeat-Verteileranschlüsse: 6 x 1" / 1 ½“
Belüftung-Verteileranschlüsse: 6 x 1" / 1 ½“
Zentraler Gebläseanschluss: Tülle Ø 25 mm
Klarwasseranschluss: ¾“ AG
Leistungsaufnahme Saug-/ Rückspülpumpe: max. 60 W
Max. Druckleitungslänge-/höhe: max. 10 m/ 2 m
Pumpenkabel: 2 x 0.75 mm² x Ø 6 mm, 3 m
Schutzart Pumpen: IP68

Steuerung

Einbaumaße Steuerung (H x B x T) 197 mm x 199 mm x 110 mm
Einbaumaße inkl. Schaltnetzteil: 197 mm x 300 mm x 110 mm
Gewicht inkl. Schaltnetzteil: 2.5 kg
Netzanschluss Zentralsteuerung: 110 - 230 V AC / 50-60 Hz
Schaltnetzteil Eingang: 110 - 230 V AC / 50-60 Hz
Schaltnetzteil Ausgang: 24 V DC, 5.6 A
Leistungsausgänge 230 V AC: max. 1,2 kW
- AL-Gebläse 30 -120 W (abh. von Membranzahl)
- AL-Schlammpumpe 280 VA
Leistungsausgänge 24 VDC: max. 9 A
- AL-Saugpumpe 30 - 120 W (abh. von Membranzahl)
- AL-Rückstauspülpumpe 120 W
- AL-Gebläse: max. 30 W (optional)
Signaleingang potentialfrei:
- Bioreaktor MIN Schwimmschalter Schließer
- Klarwassertank MIN Schwimmschalter Schließer
- Klarwassertank MAX Schwimmschalter Schließer
Signalausgang potentialfrei:
- Klarwassertank MAX OUT Schließer
Signaleingang analog
- Drucksensor Membranstation: 3-Leiter Anschluss, 4-20 mA
- Drucksensor Gebläse 3-Leiter Anschluss, 4-20 mA
Schnittstellen RS232, (auf Anfrage)
Monitoring: GSM, GPRS, Internet (ab 06.2013)
Programmieranschluss: 6 pol., RM 2.53
Schutzart: IP54
Schwimmerschalter 2 Stück (BRmin, KWmax)
- Funktion Schließer
- Kabellänge x Querschnitt 15 m x Ø8 mm, (2 x 0.75 mm²)
- Schutzart IP68
